看安防監控系統的供電方式，主要包括三種供電方式：

一、獨立供電方式

二、集中供電方式

三、POE供電方式（4種POE供電方式）

網絡攝像機電源配置中最忌諱的是什么？網絡攝像機電源的選擇還需要注意什么？安裝攝像頭的注意事項！

一、獨立供電方式

獨立供電的好處

獨立電源是指在每臺攝像機前安裝獨立的安防監控電源。安防監控電源只為一臺攝像機供電。

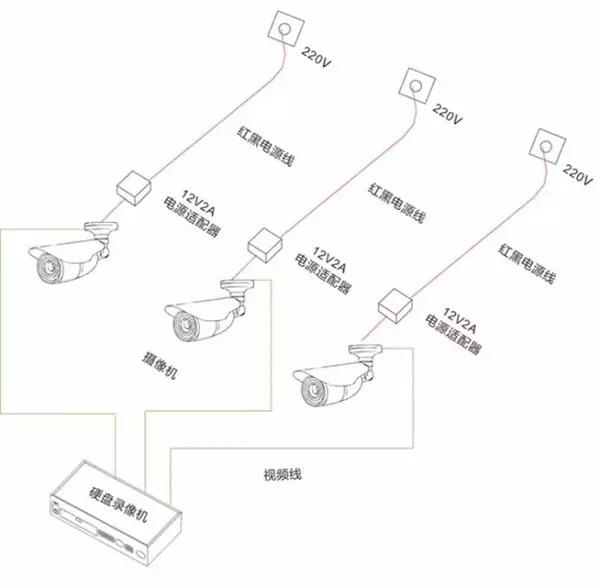

獨立供電示意圖如下：

1、易于維修和更換電源

由于每個攝像頭都有獨立的安防監控電源，當攝像頭出現故障時，您可以快速排除故障攝像頭。如果檢測到安防監控電源故障，只需維修或更換單個故障電源即可。

2、避免監控系統癱瘓

集中供電模式下供電系統一旦出現問題，不使用UPS，整個監控系統將無法正常工作，處于癱瘓狀態。在獨立供電模式下，由于安防監控電源故障，一臺或多臺攝像機無法工作，避免了監控系統癱瘓的現象。

獨立供電不足

1、成本太高了

多個獨立的安防監控電源的成本總和一般要高于相同功率輸出的集中式電源。此費用不包括電纜費用。

2、被外力破壞的概率更高

由于獨立的安防監控電源往往靠近攝像頭，如果是在室外條件下，更容易受到陽光、雨淋、雨淋、雷擊等外部損壞因素的影響。因此，選擇戶外專用獨立安防監控電源，尤其要注意獨立安防監控電源的保護性能。

二、集中供電方式

220V電源接1個12V集中電源，然后將2*1.0紅色和黑色電源線分別連接到攝像機，12V供電距離不超過100米。連接單電源線連接器后，將單電源線連接器連接到監控攝像頭電源連接器。集中供電方式是指在監控室或某個中間點使用12V開關電源向前端負載集中供電。與獨立供電方式相比，最大的區別在于一個電源可以為多臺攝像機供電。

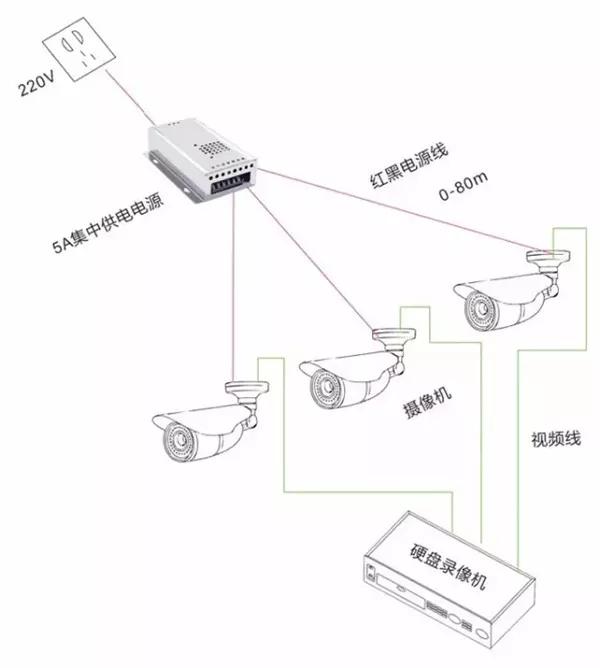

集中供電示意圖：

集中供電的作用

數據中心的管理對象主要包括基礎設施和IT基礎設施，如配電、網絡設備、安全等。

集中監控的目的是能夠通過管理和技術的應用來監控基礎設施和IT基礎設施的運行情況，從而實現故障和異常的實時發現和通知；數據采集??和排序為容量管理、事件管理、問題管理、合規管理提供分析依據，最終實現數據中心的高可用目標。

集中供電的優點

1、成本更低

雖然采用集中供電方式，但使用的線纜往往低于獨立供電方式。使用的線纜較多，但得益于集中供電的高性價比武漢監控安裝，采用集中供電方式的供電系統的成本往往是性價比最高的供電系統。

2、集中維護簡單

采用集中供電方式，便于線路敷設、施工和管理。

3、整體能耗低

經過實際工程案例證明，集中供電系統的總能耗低于獨立供電系統。

集中供電的缺點

1、前期復雜配置

監控攝像機在啟動的瞬間需要大量的啟動電源，遠距離的電力傳輸會產生損耗武漢監控安裝，所以集中供電的功率并不是所有監控攝像機功率的總和。采用集中供電方式，需要工程師對整個監控系統有詳細的了解，才能做出合理的規劃。

（其實由于攝像頭在啟動瞬間的啟動電流較大，加上工程中遠距離傳輸?shù)膿p耗，所以監控攝像頭所需的電源并不是簡單的全部額定功率加起來，正確的做法是把整個監控系統的攝像頭的額定功率相加，再乘以1.3倍，這個就是攝像頭實際需要的功率，再加上30%左右損失；30% 的利潤將用于未來的擴張。）

2、監控系統有可能癱瘓

在沒有UPS電源的集中供電模式下一旦供電系統出現問題，整個監控系統將無法正常工作，陷入癱瘓狀態。

三、POE供電

POE供電主要有以下四種方式：

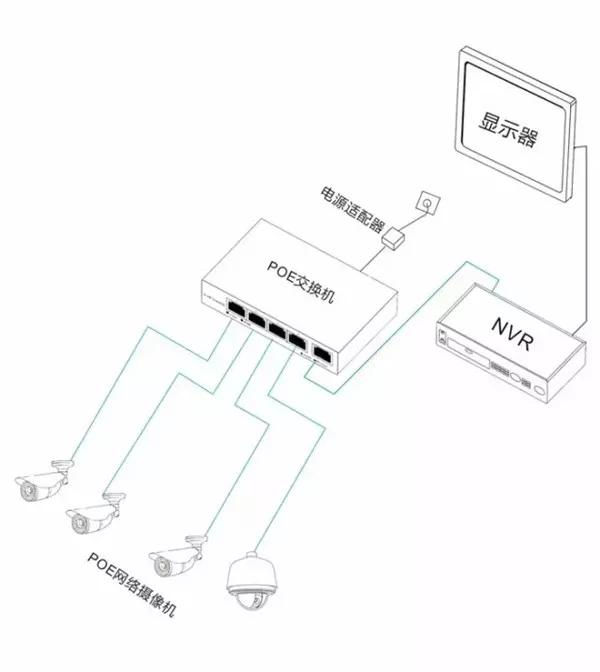

< @1、交換機和終端都支持POE

這種方式，PoE交換機通過網線直接連接支持PoE供電的無線AP和網絡攝像機。這種方法是最簡單的，但是還需要注意以下兩點：

①判斷PoE交換機、無線AP或網絡攝像頭是否為標準PoE設備

②注意確認購買的網線規格，網線質量很重要，質量不好的網線不接，AP或IPC將無法接電或者繼續重啟。

示意圖如下：

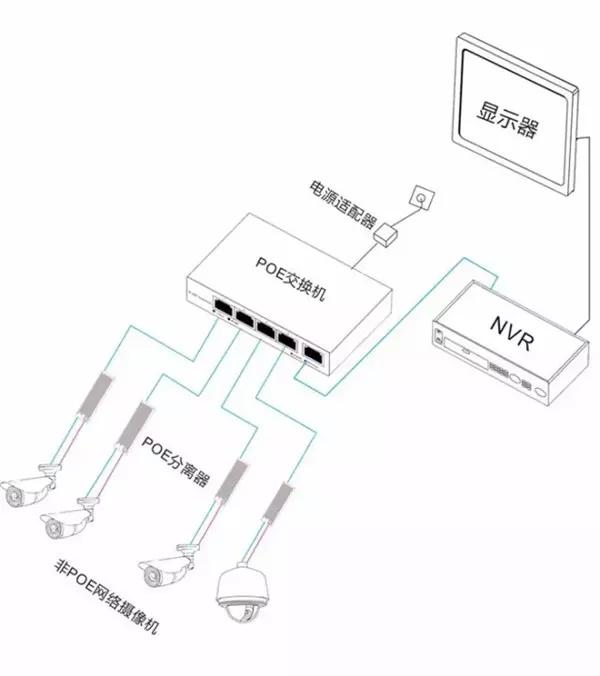

2、交換機支持POE，終端不支持POE

在此方案中，PoE 交換機連接到 PoE 分路器。 PoE 分路器將電源分離為數據信號和電源。輸出線有兩根，一根是電源輸出線，一根是網絡數據信號輸出線，是普通的網線。電源輸出為5V/9/12V等，可匹配各種直流輸入非PoE受電端子，支持IEEE 802.3af/802.3at標準。數據信號輸出線，也就是普通網線，可以直接接非PoE供電終端的網口。

示意圖如下：

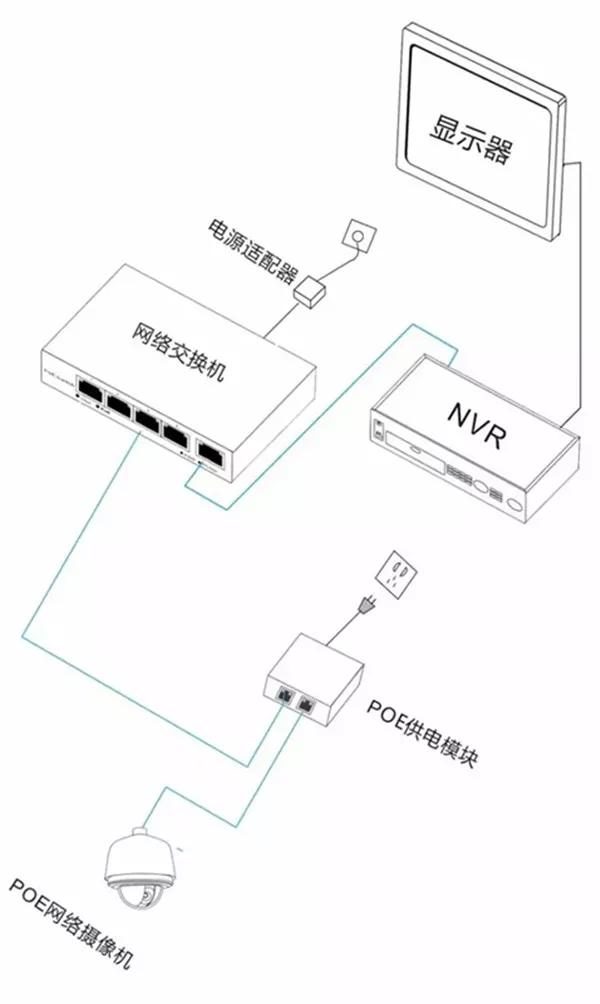

3、交換機不支持POE，終端支持POE

本方案中交換機與PoE供電器相連，PoE供電器給網線加電，傳輸?shù)浇K端。該方案有利于擴大原有布線網絡，對原有網絡無影響。

示意圖如下：

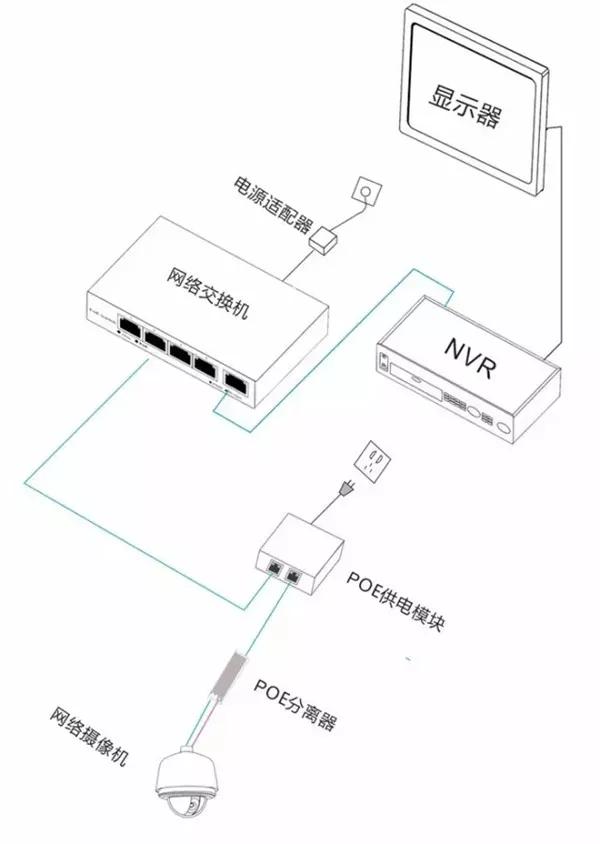

4、交換機和終端不支持POE

本方案中，交換機接PoE注入器，再接PoE分路器，最后傳輸?shù)浇K端。方案3、4適合傳統網絡改造，即原有交換機不支持PoE供電，但想利用PoE供電的優勢。

示意圖如下：

poe電源的接法

實際應用中，網線應該如何連接，很多朋友對POE供電技術有一定了解，知道1236或4578等供電線序問題，怕萬一接錯會導致設備燒毀等嚴重后果。

POE供電標準要求POE交換機、POE供電模塊（POE供電）等PSE設備只要支持1 2 3 6和4 5 7 8供電線序之一即可，當然最新的 802.3at 4pair 標準需要這兩種支持。 POE供電設備的要求是同時支持兩種供電方式。

四、如何選擇獨立供電和集中供電

如何選擇獨立供電和集中供電

獨立供電和集中供電的優缺點大致如上，具體選擇取決于實際安裝環境和客戶要求。一般來說，4通道以下的監控系統采用獨立供電是比較合適的。對于4路到16路的監控系統，如果距離相同，建議選擇集中供電方式。 16路以上監控可與多路集中供電組合使用，前提是必須進行預配置。

例子

如果一個商業大廈有100臺固定箱式網絡攝像機，每臺攝像機的額定功率為4W，我們應該如何配置攝像機電源？根據以上計算方法，我們計算出攝像頭的額定功率為4W*100臺=400W，攝像頭實際使用功率為400W*1.3=520W。考慮損耗后，攝像頭所需功率為520W*1.3=676W加上功率余量，最終攝像頭所需功率為676W*1.3=878W。

總結如下：

攝像頭需要配置的電源=攝像頭額定功率*1.3*1.3*1.3（注：如果監控距離為特別長，需要適當加大供電功率，提高供電電壓）。

網絡攝像機電源配置最忌諱的是什么？

最忌諱的是：整個監控系統共用一個電源。

原因如下：

1) 在系統維護過程中，經常需要開關電源。打開電源后，所有攝像機同時啟動。啟動電流特別大，對電源影響很大，嚴重時會燒毀電源。

2) 所有攝像機共用一個電源。停電時，整個閉路電視系統癱瘓。

尤其是一些重要出入口的圖像無法監控，可能會造成不必要的麻煩。

那么正確的方法應該是什么？如上例，一棟商業建筑有100個固定攝像頭，總共需要800W左右的功率。正確的配置應該是選擇4個200W的電源。這樣，當某個電源出現故障時，重要出入口的攝像頭就可以接上其他好的電源，而不影響整個系統的工作。
