近年來，隨著科學技術的進步和經濟的發展，利用監控系統保障人員和財產安全已成為企業的必然選擇。據現場調查，該廠原有監控系統主要存在以下問題：

1、原來的監控設備老化了。據現場調查，該廠原本有80臺前端監控設備，但由于長期未修，目前只有19臺攝像頭還在工作，其中畫面極其單調。

其中10個在控制中心的監視器上顯示極其模糊；

2、機房監控供電系統嚴重老化，原監控系統長期處于跳閘狀態；

3、機房監控管理系統混亂，部分畫面重復顯示；

綜上所述，需要對原監控系統的前后端設備進行維護、保養和更換，更換原監控系統的電路部分武漢監控安裝，對機房監控系統進行改造升級。

1、設計方案

1、監控中心設計位于百事（中國）湖北IT公司原監控中心；

2、百事食品（中國）有限公司湖北IT公司預計維修30臺模擬顯示器；

3、去掉原來的那一行；

4、優化和組織監控中心的監控電源系統；

5、對原有光纖進行重新布局規劃（部分重新拼接）；

6、對原有的DVR（共5臺）進行重新整合和劃分；

7、采用全新的監控管理系統，重新規劃調整監控顯示部分。

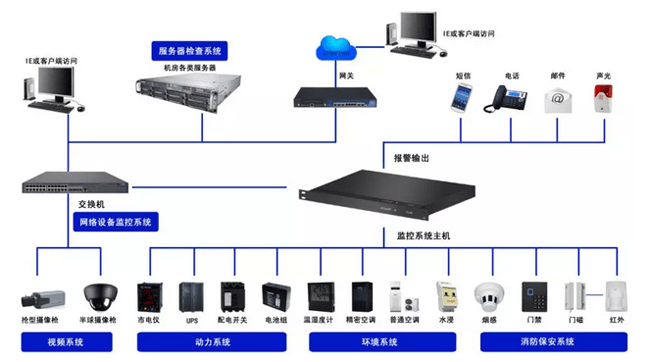

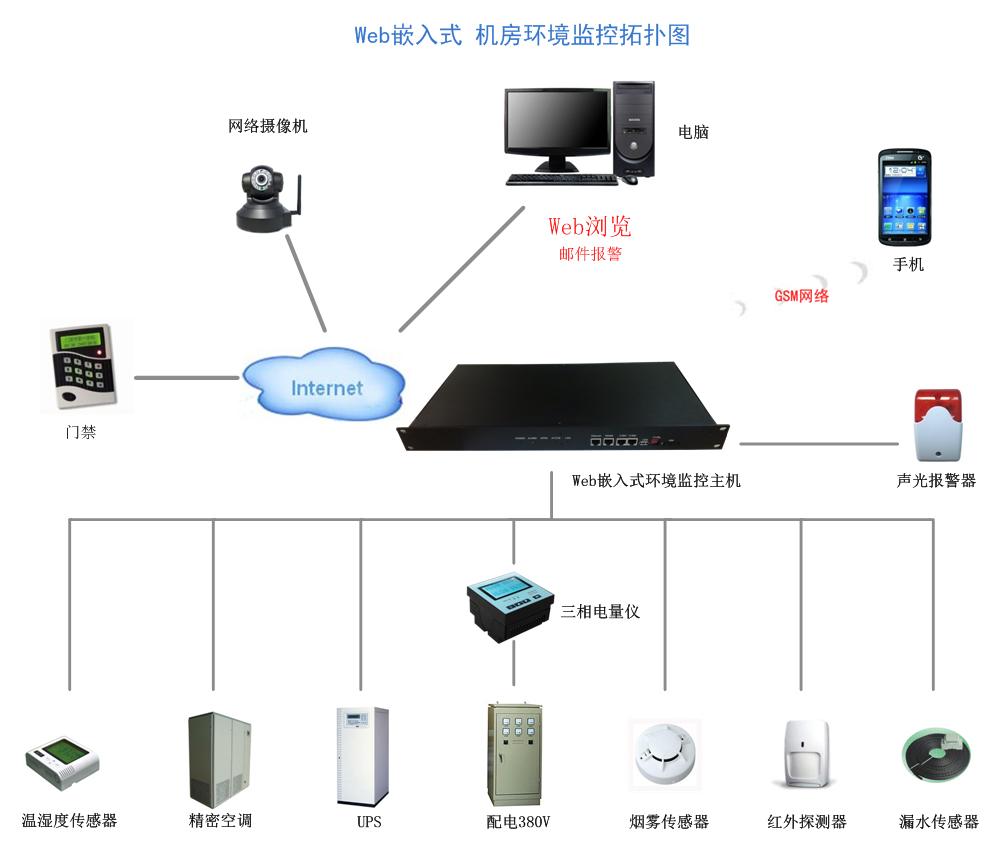

下面介紹一下機房監控顯示系統的現狀：

系統設計原則

1、根據建設單位的要求，系統應堅持運行可靠、技術先進、經濟實用、易于擴展的原則武漢監控安裝，努力降低建設成本和維護成本。

2、系統的操作要靈活、簡單、容易掌握，讓操作者可以方便地使用和維護系統，讓整個系統發揮最大的作用。同時，系統的設計在需要時留有足夠的擴展空間。因此，主機設備考慮到標準結構體系的輸入輸出，擴容時只需簡單增加設備即可，避免不必要的人力、物力、財力的重復投入。

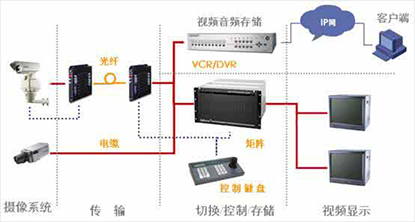

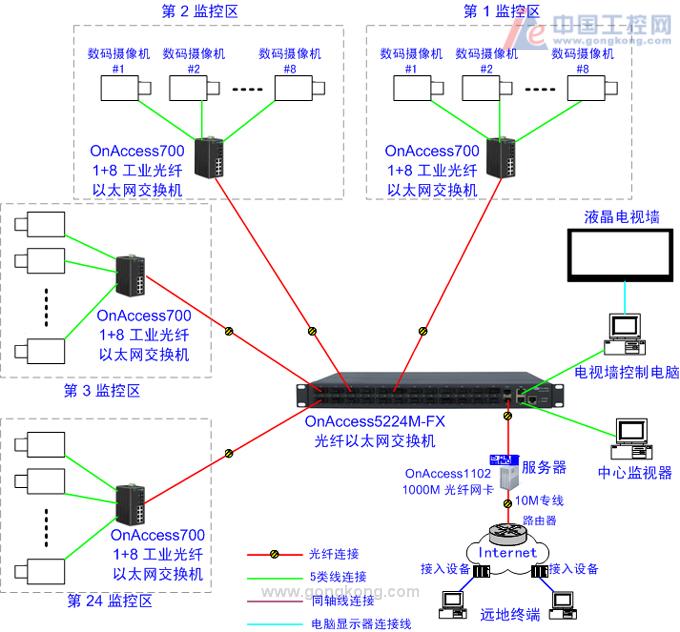

系統示意圖及組成

1、視頻視頻監控系統由前端設備、傳輸設備和中央管理設備組成；

2、前端設備主要由各種高清攝像頭、支架、電源等組成；

3、傳輸設備主要由同軸電纜、光纖等組成；

4、電源線由RVV2*1.5根（純銅）電源線等組成；

5、管理設備主要包括：DVR、切換器、監視器等。
